cacajou

cacajou


Messages : 2341
Date d'inscription : 16/04/2013
Age : 72
Localisation : sainte genevieve des bois

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeJeu 4 Déc 2014 - 12:25

Une bobine qui chauffe excessivement moteur en marche , ce n'est pas bon signe .

_________________
Une Honda 1000 CBX ...... et pis c'est tout Rolling Eyes

Restaurer une K5 pour les nuls - Page 14 14203710
Revenir en haut Aller en bas
MJ

MJ


Messages : 3954
Date d'inscription : 22/11/2012
Age : 42
Localisation : Marseille

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeDim 13 Sep 2015 - 12:18

ETAPE 5 / REFECTION MOTEUR suite /Jours 26-27

Ça fait un bail que je n'ai pas bossé sur la mob, depuis .. l'été dernier ! Alors je m'y suis remis cet été. Maintenant j'espère qu'il ne faudra pas que j'attende l'été prochain pour la terminer  Restaurer une K5 pour les nuls - Page 14 2090400345

Donc il me restait à remonter la partie allumage/came, prise compte tour et enfin la peinture. Pour les réglages (outre la chaine de distri déjà calée), j'ai décidé de les faire une fois le moteur posé dans le cadre avec un peu de jus pour caler l'avance.

Les outils : clés à pipe, clés plates, maillet, loctite, laine d'acier 000, chiffons, pinceaux, essence, graisse, scotch de peintre.
Avant de reprendre les opérations, j'ai commencé par faire un nettoyage complet à l'essence pour virer la poussière qui a pu pénétrer ma protection et sur les pièces à monter.

remontage du support, plateau et came d'allumage

Restaurer une K5 pour les nuls - Page 14 Img_9710
Restaurer une K5 pour les nuls - Page 14 Img_9711
Restaurer une K5 pour les nuls - Page 14 Img_9712
Restaurer une K5 pour les nuls - Page 14 Img_9713

Je refixe le plateau avec ma nouvelle visserie inox BTR. Puis après avoir graissé le bout ( Restaurer une K5 pour les nuls - Page 14 2090400345 ) de l'arbre à came j'enclenche la came. Petite précision car je suis allé un peu vite et j'ai oublié de prendre la bonne photo : il y a une encoche sur l'arbre à came et son négatif sur la came du coup il faut bien positionner cette came sous peine de passer 2 heures à essayer de l'enclencher. Enfin une fois enclenchée finir en tapant doucement avec un petit maillet pour la mettre en butée.

Restaurer une K5 pour les nuls - Page 14 Img_9714

Le plateau d'allumage avec ses nouvelles vis inox BTR (je me rend compte là que j'ai oublié de remplacer les vis du rupteur qui sont un peu fatiguées, en plus je les ai achetées  Embarassed à faire la prochaine fois)

Restaurer une K5 pour les nuls - Page 14 Img_9715

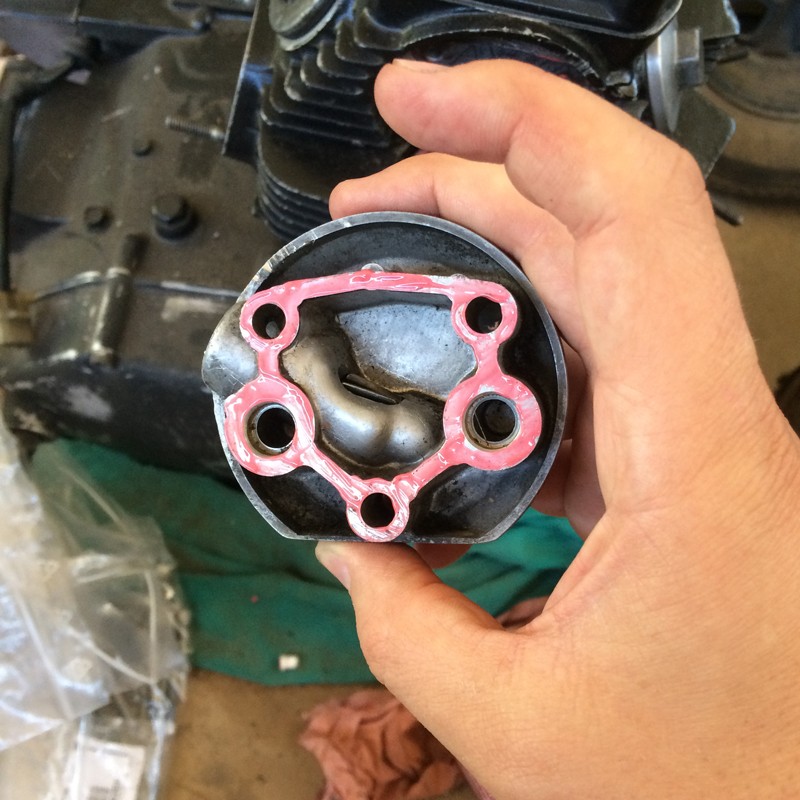

Allez je passe de l'autre coté pour la prise compte tour, très simple aussi

Restaurer une K5 pour les nuls - Page 14 Img_9716
Restaurer une K5 pour les nuls - Page 14 Img_9717
Restaurer une K5 pour les nuls - Page 14 Img_9718
Restaurer une K5 pour les nuls - Page 14 Img_9719

Je termine par remettre le cache avec ses anciennes vis toutes pourries spéciales future mise en peinture  Wink
Restaurer une K5 pour les nuls - Page 14 Img_9720

Remontage du carter coté épurateur. Ne pas oublier le deuxième joint torique.
Restaurer une K5 pour les nuls - Page 14 Img_9810

Et clac on enclenche (avec un petit maillet et un chiffon si besoin)
Restaurer une K5 pour les nuls - Page 14 Img_9811

De l'autre coté j'ai repositionné tel quel le carter alternateur, juste le temps de la mise en peinture. Et je fais un tour général de la visserie pour ne pas laissé de filetage libre. Toute cette visserie est ancienne et destiné à la poubelle une fois la peinture faite.

Préparation avant peinture

C'est la partie la plus longue, la plus fastidieuse et aussi la plus ... chiante

Je commence cette étape par affiner mon ponçage, je ne me prend pas trop la tête, je refais un coup général au papier fin (600) et à la dremel pour enlever certains surplus car la peinture est tenace (et je m'en doutais c'est bien pour ça que je reste sur du noir  Very Happy)
Puis bon gros nettoyage à l'essence avec plusieurs types de pinceaux pour les divers endroits difficilement accessibles, je pense notamment entre les ailettes.

Restaurer une K5 pour les nuls - Page 14 Img_9812
Restaurer une K5 pour les nuls - Page 14 Img_2210
Restaurer une K5 pour les nuls - Page 14 Img_2211
Restaurer une K5 pour les nuls - Page 14 Img_2212

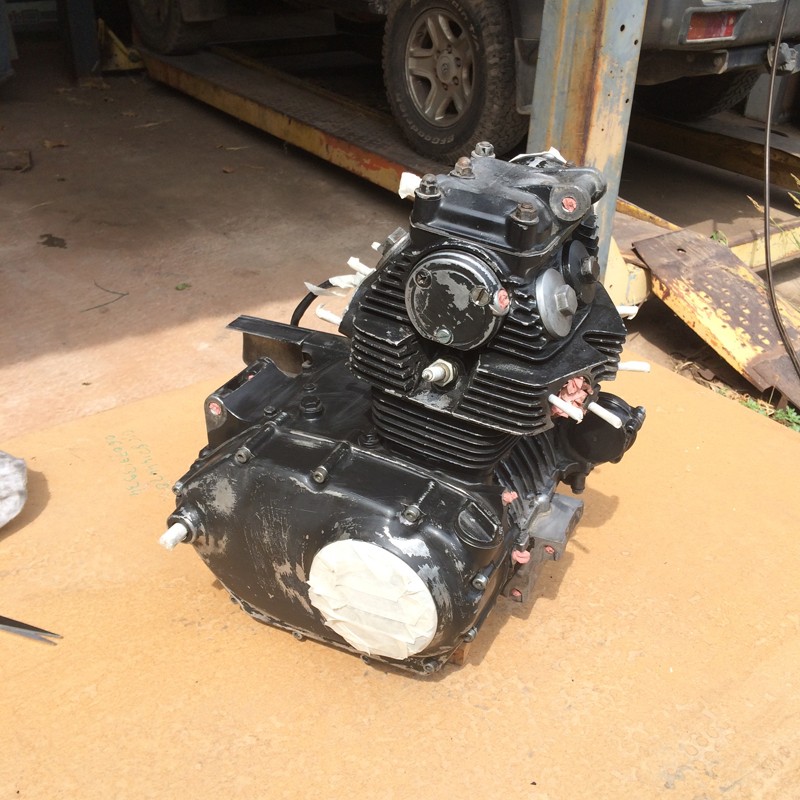

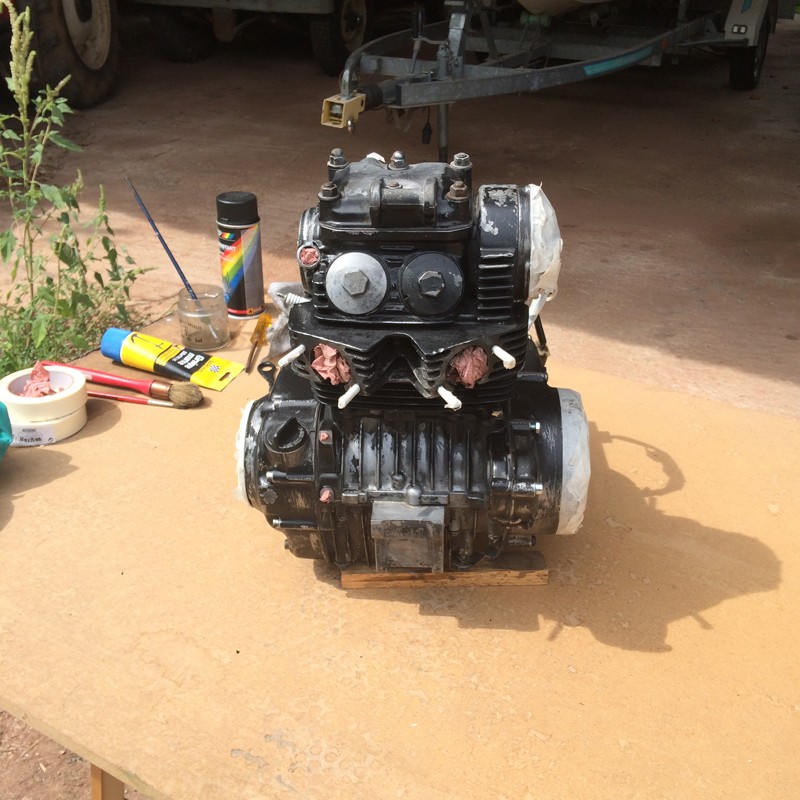

Ensuite je scotche tous les filetages saillants, les trous, les caches à ne pas peindre, les supports de joint, les joints spi, tout ce qu'il ne faut pas peindre en somme. Pour certains endroits, étant limité par le scotch j'ai utilisé de la graisse en fine couche (notamment sur les plans de joints de la culasse recevant les pipes de carbus). Je bouche les passages des vis de support moteur et le coté ouvert où la chaine secondaire rentre avec des chiffons. Enfin je mets des anciennes bougies à l'emplacement des ... bougies  Very Happy

Restaurer une K5 pour les nuls - Page 14 Img_9813
Restaurer une K5 pour les nuls - Page 14 Img_9814
Restaurer une K5 pour les nuls - Page 14 Img_9815
Restaurer une K5 pour les nuls - Page 14 Img_9816

Maintenant peinture !
J'ai mis 3 couches de bombe de peinture noir haute-température 800°C Motip 400ml. Il ma fallut 2 bombes.
N'ayant rien trouvé pour le suspendre, j'ai décidé de peindre le moteur en 2 temps. 3 couches moteur droit et 3 couches le lendemain moteur couché.

Restaurer une K5 pour les nuls - Page 14 Img_9817
Restaurer une K5 pour les nuls - Page 14 Img_9818
Restaurer une K5 pour les nuls - Page 14 Img_9819
Restaurer une K5 pour les nuls - Page 14 Img_9910

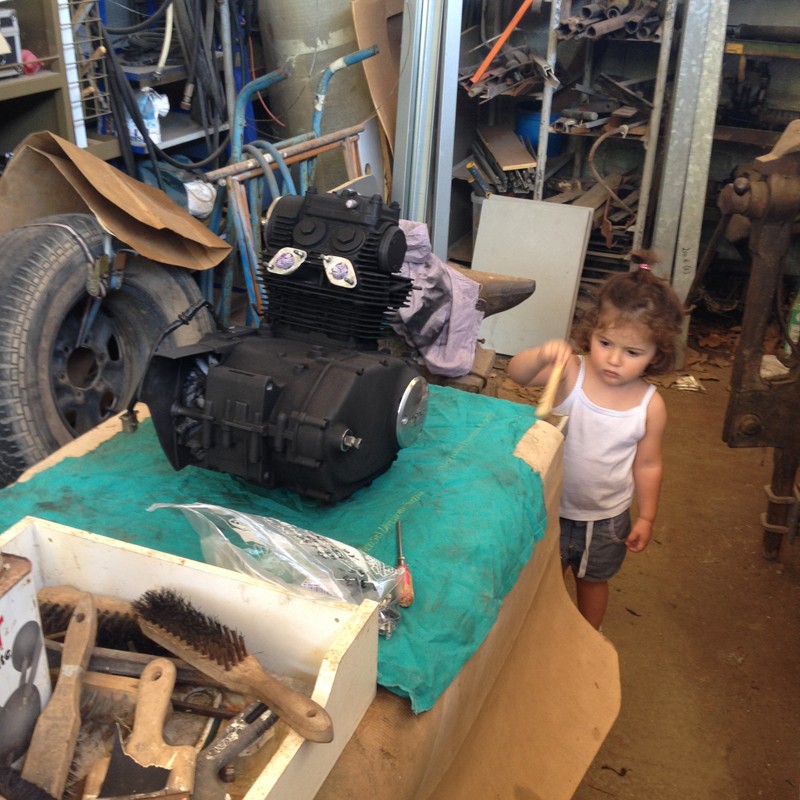

Le lendemain, une fois le scotch et la graisse enlevés, le carter d'alternateur et son joint remis en place ainsi que toute la visserie inox BTR (très utile ton post visserie Kaplan), le résultat (avec mon acolyte du jour I love you )

Restaurer une K5 pour les nuls - Page 14 Img_2213
Restaurer une K5 pour les nuls - Page 14 Img_2214
Restaurer une K5 pour les nuls - Page 14 Img_2215

Une bonne chose de faite Very Happy


_________________
125 k5 1976 - 500 four 1972
Revenir en haut Aller en bas
MJ

MJ


Messages : 3954
Date d'inscription : 22/11/2012
Age : 42
Localisation : Marseille

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeLun 26 Oct 2015 - 18:01

J'ai un trou scratch et je n'ai pas pris de photo pour ça Embarassed

Il y a bien un petit bitogno indépendant pour caler les commodos ?? Car je n'ai rien moi Embarassed

_________________
125 k5 1976 - 500 four 1972
Revenir en haut Aller en bas
Jean Marc
Admin
Jean Marc


Messages : 4069
Date d'inscription : 21/09/2012
Localisation : au pays des virages et du comté!

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeLun 26 Oct 2015 - 18:06

Oui, ça tombe tout seul
Revenir en haut Aller en bas
http://www.cb125k.com
MJ

MJ


Messages : 3954
Date d'inscription : 22/11/2012
Age : 42
Localisation : Marseille

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeLun 26 Oct 2015 - 18:10

Jean Marc a écrit:
Oui, ça tombe tout seul

Meeeeerde j'ai du les paumer …. Merci jean Marc.
Ça se trouve quelque part ça car je ne vois rien sur la part list ?

_________________
125 k5 1976 - 500 four 1972
Revenir en haut Aller en bas
Kaplan
Admin
Kaplan


Messages : 8743
Date d'inscription : 21/09/2012
Age : 64
Localisation : Bondy 93

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeLun 26 Oct 2015 - 19:40

J'en n'ai pas sur ma K5 et ça ne gêne en rien si les commodos sont bien serrés. Wink

_________________
125 K5 1972 36.400 km
R9 1982 319000 km
Clio 3 Estate 105ch DCI 125.000 km
Peugeot 206 1.9D 155.000 km (surnommée "Le tracteur")
Pass Navigo 3 zones... Restaurer une K5 pour les nuls - Page 14 3255497714
Revenir en haut Aller en bas
MJ

MJ


Messages : 3954
Date d'inscription : 22/11/2012
Age : 42
Localisation : Marseille

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeMar 27 Oct 2015 - 13:08

Kaplan a écrit:
J'en n'ai pas sur ma K5 et ça ne gêne en rien si les commodos sont bien serrés. Wink

C'est noté merci Wink

_________________
125 k5 1976 - 500 four 1972
Revenir en haut Aller en bas
levarois




Messages : 94
Date d'inscription : 29/11/2017
Age : 51
Localisation : var

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeSam 2 Déc 2017 - 14:57

super tuto il va bien me servir Very Happy
Revenir en haut Aller en bas
MJ

MJ


Messages : 3954
Date d'inscription : 22/11/2012
Age : 42
Localisation : Marseille

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeLun 11 Déc 2017 - 9:11

Salut les copains !
La 500 m'a pris beaucopus de place dans la tête et surtout beaucoup d'argent Laughing
Du coup j'ai quand même un peu avancé depuis sur la K5, pas grand chose mais un peu, par contre niveau photos j'ai pas été très bon Neutral
Dès que je remets la main dessus je post.
BISOUS pig

_________________
125 k5 1976 - 500 four 1972
Revenir en haut Aller en bas
Kaplan
Admin
Kaplan


Messages : 8743
Date d'inscription : 21/09/2012
Age : 64
Localisation : Bondy 93

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeLun 11 Déc 2017 - 11:00

Houlà !!! Un revenant...

_________________
125 K5 1972 36.400 km
R9 1982 319000 km
Clio 3 Estate 105ch DCI 125.000 km
Peugeot 206 1.9D 155.000 km (surnommée "Le tracteur")
Pass Navigo 3 zones... Restaurer une K5 pour les nuls - Page 14 3255497714
Revenir en haut Aller en bas
looping
Admin
looping


Messages : 4574
Date d'inscription : 20/09/2012
Age : 51
Localisation : DOURDAN 91

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeLun 11 Déc 2017 - 11:20

Salut MJ................ Laughing
Revenir en haut Aller en bas
Bidouille
Admin
Bidouille


Messages : 3413
Date d'inscription : 20/09/2012
Age : 53
Localisation : 77

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeMar 12 Déc 2017 - 10:32

Sal's
Bin il est pas mort ?
J'ai cru qu'il c'etait fait bouffer par une baleine.
https://www.youtube.com/watch?v=G-Twl-RQZ0U
Restaurer une K5 pour les nuls - Page 14 2950519824 Restaurer une K5 pour les nuls - Page 14 2950519824 Restaurer une K5 pour les nuls - Page 14 2950519824 Restaurer une K5 pour les nuls - Page 14 2950519824 Restaurer une K5 pour les nuls - Page 14 2950519824 Restaurer une K5 pour les nuls - Page 14 2950519824
A+

_________________
Restaurer une K5 pour les nuls - Page 14 3080760457  Restaurer une K5 pour les nuls - Page 14 3080760457  Restaurer une K5 pour les nuls - Page 14 3080760457  Restaurer une K5 pour les nuls - Page 14 3080760457
Revenir en haut Aller en bas
leuyak

leuyak


Messages : 307
Date d'inscription : 16/07/2018
Age : 53
Localisation : vers chez fernand naudin

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeMer 14 Nov 2018 - 20:46

ben merde alors ! me v'là arrivé au terme de ce super méga top tuto. Restaurer une K5 pour les nuls - Page 14 2304055242

et là, c'est le drame ! je suis privé de dessert ! Restaurer une K5 pour les nuls - Page 14 3308580158

j'espérais une petite vidéo de la K5, pour voir la bête, et surtout l'entendre ! Mad Crying or Very sad Mad Crying or Very sad

ou au moins quelques photos...? un fichier wave...? nada...!?

bouuuuuuuuuhhoouuuuuuuu ! Restaurer une K5 pour les nuls - Page 14 4253993017 Restaurer une K5 pour les nuls - Page 14 507866738

_________________
gilera 50 trial 4v, cb 125 k5, vtt, vieux biclou de route, et mes deux guiboles  Restaurer une K5 pour les nuls - Page 14 934557482
Revenir en haut Aller en bas
MJ

MJ


Messages : 3954
Date d'inscription : 22/11/2012
Age : 42
Localisation : Marseille

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeLun 2 Sep 2019 - 13:32

Saluuuuuuuut la populasse,

J’espère que tout le monde va bien depuis le temps !

J’ai quasiment bouclé la mob cet été après 7 ans dessus 😮😮😮

Voilà me reste plus qu’a trouver le temps de poster tout ça et de la terminer (échappement, selle, caches latéraux et réglages moteur!) .. peut être d’ici 2-3 ans 😂

D’ici la portez vous bien 😘

_________________
125 k5 1976 - 500 four 1972
Revenir en haut Aller en bas
bimolex

bimolex


Messages : 949
Date d'inscription : 26/08/2016
Age : 64
Localisation : Alès (Gard)

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeLun 2 Sep 2019 - 14:27

ho fada ! Laughing

tu as vu la moyenne d'âge de la populasse comme tu dis...

d'ici 2 ou 3 ans le cheptel aura diminué de ?? zéro j'espère  Restaurer une K5 pour les nuls - Page 14 2721517620

alors fait péter une photo de ta belle dans un post Cool
Revenir en haut Aller en bas
Kaplan
Admin
Kaplan


Messages : 8743
Date d'inscription : 21/09/2012
Age : 64
Localisation : Bondy 93

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeLun 2 Sep 2019 - 16:21

Houla.... Les photos dans 7 ans ? Dépêche toi, on n'est pas éternels...

Ceci dit je viens d'aller voir l'expo de Toutankhamon, 3.300 ans tout de même. Un peu déçu, y avait pas de pièces de K5... drunken geek Restaurer une K5 pour les nuls - Page 14 3255497714

_________________
125 K5 1972 36.400 km
R9 1982 319000 km
Clio 3 Estate 105ch DCI 125.000 km
Peugeot 206 1.9D 155.000 km (surnommée "Le tracteur")
Pass Navigo 3 zones... Restaurer une K5 pour les nuls - Page 14 3255497714
Revenir en haut Aller en bas
leuyak

leuyak


Messages : 307
Date d'inscription : 16/07/2018
Age : 53
Localisation : vers chez fernand naudin

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeLun 2 Sep 2019 - 18:10

Restaurer une K5 pour les nuls - Page 14 4031115542

_________________
gilera 50 trial 4v, cb 125 k5, vtt, vieux biclou de route, et mes deux guiboles  Restaurer une K5 pour les nuls - Page 14 934557482
Revenir en haut Aller en bas
looping
Admin
looping


Messages : 4574
Date d'inscription : 20/09/2012
Age : 51
Localisation : DOURDAN 91

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeLun 2 Sep 2019 - 19:37

7 ans l'âge de raison Question Question Question
Bisous Restaurer une K5 pour les nuls - Page 14 1037941988 Restaurer une K5 pour les nuls - Page 14 510298622 Restaurer une K5 pour les nuls - Page 14 510298622 Restaurer une K5 pour les nuls - Page 14 510298622
Revenir en haut Aller en bas
MJ

MJ


Messages : 3954
Date d'inscription : 22/11/2012
Age : 42
Localisation : Marseille

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeSam 21 Mar 2020 - 10:23

Salut les gars,

J'espère que tout le monde se porte bien ici
En cette période de confinement j'essaie d'avancer un peu entre la garde d'enfant et le télétravail ...

Je remarque que sur mes tubes de fourches, complètement en-dessous, il me manque des vis bouchons (?), simplement elles n'apparaissent pas sur la part list.

Vous avez une info sur ce sujet ?

_________________
125 k5 1976 - 500 four 1972
Revenir en haut Aller en bas
Kaplan
Admin
Kaplan


Messages : 8743
Date d'inscription : 21/09/2012
Age : 64
Localisation : Bondy 93

Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitimeSam 21 Mar 2020 - 12:39

Ces vis sont d'ailleurs très difficiles à extraire. Je n'en sais pas plus sur leur utilité...

_________________
125 K5 1972 36.400 km
R9 1982 319000 km
Clio 3 Estate 105ch DCI 125.000 km
Peugeot 206 1.9D 155.000 km (surnommée "Le tracteur")
Pass Navigo 3 zones... Restaurer une K5 pour les nuls - Page 14 3255497714
Revenir en haut Aller en bas
Contenu sponsorisé





Restaurer une K5 pour les nuls - Page 14 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 14 Icon_minitime

Revenir en haut Aller en bas

Restaurer une K5 pour les nuls
Revenir en haut
Page 14 sur 15Aller à la page : Précédent  1 ... 8 ... 13, 14, 15  Suivant
 Sujets similaires
-
» Restaurer une K5 pour les nuls
» comment trouver des pieces pour restaurer une cb125 k5
» Vente 2 K5 à restaurer
» Recherche K5 à restaurer.
» restaurer une K3 de 1970

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
LE FORUM DES HONDA CB125K  :: NOS HONDA :: CB125 K2-K5 et JX-
Sauter vers:
