 Segmentation piston CB 125k5

Aller en bas
AuteurMessage
Ben



Messages : 53
Date d'inscription : 24/09/2016
Age : 25
Localisation : CANNES

MessageSujet: Segmentation piston CB 125k5    Mar 26 Sep 2017 - 11:47

Bonjour à tous,

J'avais posté dernièrement le redémarrage de ma k5 qui avait bien fonctionné grâce à vos compétences,
Depuis de l'eau a coulé sous les ponts. Après avoir fait le tour de la question il était temps d'attaquer la restauration complète de cette belle machine. Souci de fuite d'huile joint hs et surtout des soucis de démarrage et de punch sur la route m'on forcer à démonter la belle pour lui mettre un coup de jeune là dedans et lui faire retrouver ca gloire d'antan.

Je me suis donc attaqué au démontage du moteur trés méthodiquement, revue technique sous le coude. Recherche de pièce, commande, etc...
Je ferais un détail sur le démontage, remontage, photo a l'appuie pour participer activement au forum.
Moteur plutôt sain interieurment, pièce propre,huile propre. Pas de pièce bleuie, les cylindres en côtés standard sans ovalisation les segments ne sont sûrement pas les bon est hs les pistons en trés bonne état.
L'epurateur trés encrassé.
Bref je suis en cours de démontage remplacement de tout les joints possible et inimaginable.

Je viens vers vous pour faire par déjà des travaux débuter et aussi pour conseil et avis concernant la segmentation.

Je dispose de piston marqué 303
Avec trois segments dont le racleur avec au milieu dispose d'une partie cannellé. Voir photo je souhaite remplacer la segmentation qui est hors côte et je suis perdu avec tout les types de segment qu'il existe.

J'ai trouvé chez service moto pièces des segments qui d'après eu son bon pour mon modèle hors j'aimerai avoir l'avis des connaisseurs et passionnés ce sont en réalité 5 segments au lieu de 3 segments simples types segments par flamme.
Voir lien https://www.servicemotopieces.com/moteur/3354-moteur-segment-230-4400mm-000.html

Si vous pouvez m'éclairer sur les segments pour des pistons en 303 afin que je puisse passer commande et remonter le moulin qui pour l'instant brasse pas beaucoup de vent Laughing
Merci à vous et bonne journée
Revenir en haut Aller en bas
Kaplan
Admin
avatar

Messages : 7322
Date d'inscription : 21/09/2012
Age : 59
Localisation : Bondy 93

MessageSujet: Re: Segmentation piston CB 125k5    Mar 26 Sep 2017 - 12:54

Voici les références des pistons/segments:

http://cb125k.lebonforum.com/t1120-references-pistons-303-et-351

La référence de ton lien est une alternative qui se monte également et équipait les 125 Twin. le segment racleur est en 3 parties, ce qui explique les 5 éléments. Le prix est il pour les 2 jeux ?

_________________
125 K5 1972 36.000 km
R9 1982 317.000 km
Clio 3 Estate 105ch DCI 95.000 km
Pass Navigo 3 zones...
Revenir en haut Aller en bas
Ben



Messages : 53
Date d'inscription : 24/09/2016
Age : 25
Localisation : CANNES

MessageSujet: Re: Segmentation piston CB 125k5    Mar 26 Sep 2017 - 13:07

Kaplan je te remercie pour ta réponse rapide.

Penses tu que ce soit une bonne idée de prendre ce type de segment je ne trouve rien d'autre.
Chez CMS il on remplacé la référence d'origine par 399 je sais pas si cela ce monte sur des pistons en 303.
ailleurs je trouve rien pas de détail ou de descriptif.
Regarde les segments en place sur la photo si c'est d'origine ou pas ?
En ce qui concerne le tarif c'est pour un seul jeux








Par la même occasion dit moi ce que tu penses des pistons et cylindres sur la photo ? pour moi à part de la calamine que je vais retirer je trouve ça plutôt en bonne état ?
Les segments sont plus que hors cotes j'ai fait la vérification dans les cylindres avec des cales et la j'ai pris peur je me suis demandé comment ça pouvait encore fonctionner et je comprend pourquoi elle avait du mal a démarrer et une grosse perte de puissance.
en suivant la revue technique la limite de cote est dépassé 2 fois Cool
Revenir en haut Aller en bas
Jean Marc
Admin
avatar

Messages : 3265
Date d'inscription : 21/09/2012
Localisation : au pays des virages et du comté!

MessageSujet: Re: Segmentation piston CB 125k5    Mar 26 Sep 2017 - 16:28

A mon avis, ce sont plutôt les cylindres que les segments qui sont hors côté.

Le précédent proprio à montété des segments côté 44 alors qu'il aurait fallu realeser à 44,25 et monter un lieu de pistons segments adaptés.

Emmène ton bloc cylindre chez un rectifieur pour qu'il mesure l'usure.

_________________
CB 125 K4 et CB 125 JX vendue, CBS rouge
Revenir en haut Aller en bas
http://www.cb125k.com
Kaplan
Admin
avatar

Messages : 7322
Date d'inscription : 21/09/2012
Age : 59
Localisation : Bondy 93

MessageSujet: Re: Segmentation piston CB 125k5    Mar 26 Sep 2017 - 16:59

Ben, je n'ai fait que répondre à ta question sur les segments. En ayant vu les photos, je suis de l'avis de Jean Marc. Les pistons me semblent bien rayés tout de même.

Ces kits en +0.25 de CD125 vont sur la K5. En plus, c'est de la pièce d'origine.

http://www.ebay.com/itm/Genuine-Honda-CD125-SS125-Piston-Ring-Size1-OS0-25-NOS-13102-230-020-/322705424559?hash=item4b22be00af:g:d1MAAOSwL4BZqocX&vxp=mtr

_________________
125 K5 1972 36.000 km
R9 1982 317.000 km
Clio 3 Estate 105ch DCI 95.000 km
Pass Navigo 3 zones...
Revenir en haut Aller en bas
Ben



Messages : 53
Date d'inscription : 24/09/2016
Age : 25
Localisation : CANNES

MessageSujet: Re: Segmentation piston CB 125k5    Mar 26 Sep 2017 - 21:59

Je vous remercie de vos conseils précieux. Je vais emmener le bloc cylindre et les pistons avec la revue technique à un rectifieur moteur et faire vérifier tout ca. J'avais amené ca à un collègue qui fait de l'usinage mais il avait qu'un palmer au 10ieme. Et ça n'a rien donné mais en réalité c'est au 100ieme que ca se mesure. Depuis je cherchais un gars sérieux il y a pas grand monde par chez moi ! Que des fou furieux où il faut un mois pour faire vérifier 2 malheureux cylindres

Pour ce qui est des cylindres il ne sont pas rayés et les pistons on des marques sur les chemises mais rien de perceptible au doigts.
C'est pour ça que je comptais remonter dans l'état car la moto ne fumait pas. A par une légère perte de compression et une difficulté d'allumage à froid.

Je vais voir avec le rectifieur ça coûte rien et on verra ce qu'il en advient, au début je comptais la remettre en état pour la vendre car je me suis acheté une nouvelle machine pour rouler tout les jours, ca me manquait trop de pas rouler en plus du faite que je l'ai payé beaucoup trop chère pour ce que c'est. Mais je suis incapable de la vendre je l'aime trop étant payé en totalité je vais la restaurer petit à petit pour en faire une super meule qui roulera occasionnellement.

Je vous tiendrais au courant suivant ce que le rectifieur me dit pour commander les nouveaux pistons. Si il y en a besoin afin de faire une bonne affaire et surtout prendre quelque chose qui est fait pour ce moteur, par ce que j'avoue sincèrement que vue tout ce qu'il ce fait je suis perdu.
Revenir en haut Aller en bas
Ben



Messages : 53
Date d'inscription : 24/09/2016
Age : 25
Localisation : CANNES

MessageSujet: Re: Segmentation piston CB 125k5    Jeu 21 Juin 2018 - 18:49

Des nouvelles de la bestioles pour vous messieurs !

Après un long périple de galère afin de trouver un professionnel digne de ce nom, j'ai enfin un verdict concernant mes cylindres et pistons.
Je suis tomber sur des amateurs pas possible un me disait qu'il fallait réaléser l'autre il savait pas l'autre ne faisait pas... Bref.
Je me suis dirigé vers un spécialiste qui m'a été recommandé, un gars avec un atelier fantastique et un savoir faire sur les moteurs incroyables.
Après vérification de sa part mes cylindres on besoin d'un déglaçage ! et remplacement des segments youpi a moindre frais je suis content Laughing
J'en ai profité pour lui montrer ma culasse et il me refait les sièges de soupape et soupapes neuve comme au premier jour et un petit surfaçage de la culasse ! pour la modique somme de 150 €.
Me reste à trouver un jeux de segments neuf en cote standard pour mes pistons en 303 et la je pêche pour trouver a un prix correcte avez vous des tuyaux ? ou si quelqu'un d'entre vous a ça au fond d'un tiroir ?
La restauration va enfin pouvoir reprendre afin de refaire un moteur niquel sur cette bête et quelle retourne un jour !
Revenir en haut Aller en bas
Kaplan
Admin
avatar

Messages : 7322
Date d'inscription : 21/09/2012
Age : 59
Localisation : Bondy 93

MessageSujet: Re: Segmentation piston CB 125k5    Ven 22 Juin 2018 - 5:37

Si c'est vraiment suffisant tu trouveras tes segments ici:

https://www.ebay.com/itm/Honda-CB125-K3-CD125-CL125-SS125-Piston-Ring-STD-NOS-NPR-13010-230-000/253661728128?hash=item3b0f6acd80:g:Dx4AAOSwQQBbEOPW

13010-230-000 c'est la réf des segments 303 en cote standard.

_________________
125 K5 1972 36.000 km
R9 1982 317.000 km
Clio 3 Estate 105ch DCI 95.000 km
Pass Navigo 3 zones...
Revenir en haut Aller en bas
Ben



Messages : 53
Date d'inscription : 24/09/2016
Age : 25
Localisation : CANNES

MessageSujet: Re: Segmentation piston CB 125k5    Ven 22 Juin 2018 - 10:45

Merci Kaplan pour ton retour et surtout pour ton lien !

Je viens de les commander à l'instant à ce prix la on réfléchi même pas ! j'espère juste que c'est bien le jeu de 6 qui est livré a en voir la photo je pense car a ce prix ça paraît fou !
Hier je suis tombé sur des prix de malade pour les segments entre servicesmotopieces, cms, et j'en passe ! j'ai fait une recherche sur Ebay sans vraiment de succès. avec le port c'est dans les 100 euros. Je suis ultra content merci pour ton plan ça fait vraiment plaisir !

Pour en revenir au tourneur je pense pouvoir lui faire confiance, si il voulait me prendre plus il l'aurait fait et ce serait pas gêné de me dire qu'il fallait réaléser. Je trouve que c'est honnête de sa part après quand on voit les cylindres en vrai il n'était vraiment pas en mauvaise état visuellement, les segments était plus que hors cotes d'après mes mesures avec les cales. La moto a 31 000 Km et les segments avait déjà du être remplacé.

Après c'est pas le premier ou je l'ai amené a faire contrôler, j'en ai fait trois deux m'on dit qu'il ni avait pas besoin et un m'a dit que oui, le seul en qui je n'avais pas confiance car pas très sérieux.
Le premier étant un de mes fournisseurs qui fait du tournage fraisage mais pas de moteur je lui ai quand même demandé son avis il la mesuré et m'a dit que non, un ancien la dedans il le fait pas car les machines qu'il possède ne sont pas adapté.

La suite au prochain épisode ! Cool
Revenir en haut Aller en bas
Kaplan
Admin
avatar

Messages : 7322
Date d'inscription : 21/09/2012
Age : 59
Localisation : Bondy 93

MessageSujet: Re: Segmentation piston CB 125k5    Ven 22 Juin 2018 - 14:19

Sur Ebay Motors on trouve encore de vieux stocks d'origine à pas cher, bien souvent en provenance d'Asie ou des USA. J'ai déjà acheté des pièces sans souci.

Pour les pistons 303, les segments sont vendus par 6.

J'ai fait un tuto des différents pistons avec leurs segments:

http://cb125k.lebonforum.com/t1120-references-pistons-303-et-351

_________________
125 K5 1972 36.000 km
R9 1982 317.000 km
Clio 3 Estate 105ch DCI 95.000 km
Pass Navigo 3 zones...
Revenir en haut Aller en bas
Ben



Messages : 53
Date d'inscription : 24/09/2016
Age : 25
Localisation : CANNES

MessageSujet: Re: Segmentation piston CB 125k5    Ven 22 Juin 2018 - 15:27

J’avais lu ton sujet sur les différents segments justement et j’avais fait une recherche sur le net via les références que tu avait mis justement ! Mais eBay motors je ne connaissais pas !
D’accord temps mieux à ce prix c’est dingue et franchement réconfortant.
Encore merci.
Revenir en haut Aller en bas
cacajou

avatar

Messages : 2310
Date d'inscription : 16/04/2013
Age : 67
Localisation : sainte genevieve des bois

MessageSujet: Re: Segmentation piston CB 125k5    Mer 27 Juin 2018 - 3:49

Salut .

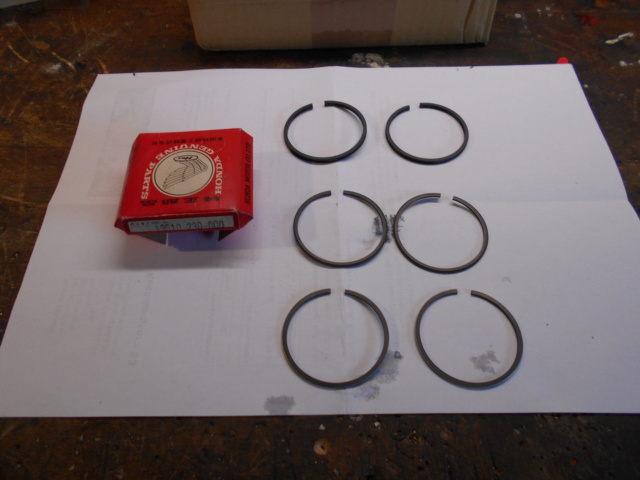

J'ai deux jeux de segments neufs jamais monté que je peux te céder pour un prix d'ami

MP si intéressé Very Happy

_________________
Une Honda 1000 CBX ...... et pis c'est tout Rolling Eyes

Revenir en haut Aller en bas
Ben



Messages : 53
Date d'inscription : 24/09/2016
Age : 25
Localisation : CANNES

MessageSujet: Re: Segmentation piston CB 125k5    Mer 27 Juin 2018 - 18:18

Salut CACAJOU,

Désolé mais j'ai commandé le lien de Kaplan en vue du tarif très interessant ! Je garde sous le coude quand même ton offre car si jamais j'en casse un ou que la commande n'est pas conforme, ça m'intéresse.

Je te tiendrais au courant et te remercie quand meme ! c'est sur que j'aurais préféré te passer par toi, mais Kaplan a dégainé plus rapidement Laughing
Revenir en haut Aller en bas
