 Longueur visserie carters

Aller en bas
AuteurMessage
Kaplan
Admin
Kaplan


Messages : 8743
Date d'inscription : 21/09/2012
Age : 65
Localisation : Bondy 93

Longueur visserie carters Empty
MessageSujet: Longueur visserie carters   Longueur visserie carters Icon_minitimeVen 10 Jan 2014 - 15:03

Au moment de remonter les carters, argggg!! aucune vis de la même longueur...

Certes au démontage il est simple de planter les vis dans un carton à la forme approximative des carters pour se repérer, mais bien souvent ces bécanes tournant autour de la quarantaine, ont connu plusieurs propriétaires peu rigoureux sur la conformité visserie. Rien que sur le carter gauche de mon moteur en cours de réfection, il y avait: vis 6 pans, vis cruciforme, vis pour tournevis plat et BTR !!!  Shocked

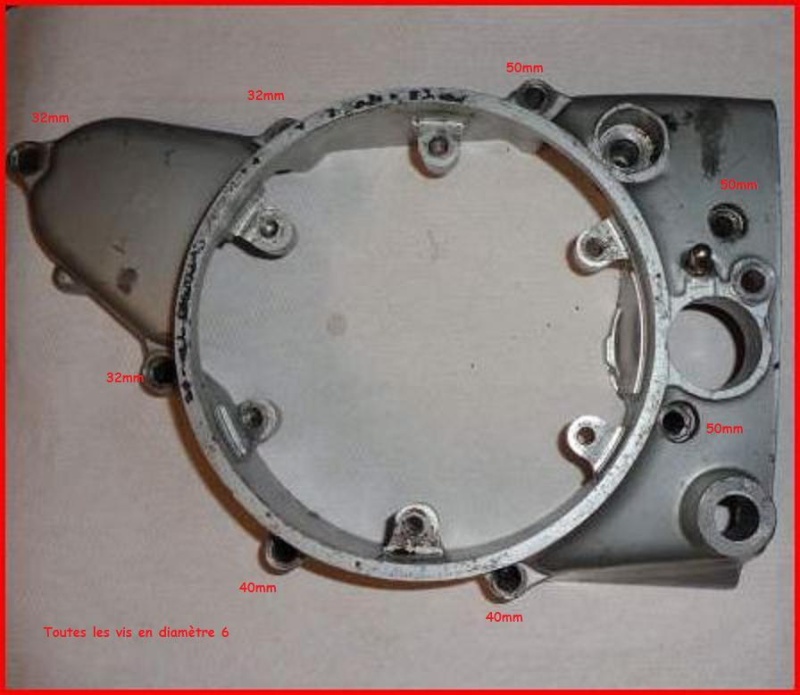

Voici donc leur longueur et leur diamètre:

Longueur visserie carters Carter11

Longueur visserie carters Carter10

Longueur visserie carters Carter12

Longueur visserie carters Carter13

Longueur visserie carters Carter15

Longueur visserie carters Prise_10

Attention: pour les carters prévus pour des vis coniques, l'emploi de vis à tête plate (BTR ou autres non coniques) impose d'augmenter la longueur de 3mm, la tête ne portant pas en fond de cône.

Suite avec les carters inférieurs et supérieurs. Pas facile d'apercevoir tous les emplacements des vis du carter inférieur, donc une photo + 1 carton dans la même plan pour plus de lisibilité.

Longueur visserie carters Carton10

Longueur visserie carters Carton11

Carter supérieur:

Longueur visserie carters Carton12

Les 2 vis de fixation du démarreur au carter supérieur: 6 x 25

_________________
125 K5 1972 36.400 km
R9 1982 319000 km
Clio 3 Estate 105ch DCI 125.000 km
Peugeot 206 1.9D 155.000 km (surnommée "Le tracteur")
Pass Navigo 3 zones... Longueur visserie carters 3255497714
