MessageSujet: Réparation rétroviseur   Réparation rétroviseur Icon_minitimeVen 11 Jan 2013 - 10:49

Voici en image les étapes simples pour effectuer la réparation de votre rétroviseur.

Cela comprend soit :

- le changement du miroir
- le changement du caoutchouc
- le resserrage de l'axe de réglage du miroir.

Outils nécessaires :

- un lame (dans mon cas une cale de 80)
- une clé de 10 (pour resserrer l'axe)

Allez les photos :

Le rétro en lui-même

Réparation rétroviseur Retro%20(1)

Avec la lame repoussez délicatement le rebord du caoutchouc à l'intérieur du support, effectuez cette opération sur un peu plus de la moitié du miroir. Vous pouvez pour faciliter la chose huiler avec du 3 en 1 (faudra bien nettoyer après) :

Réparation rétroviseur Retro%20(3)

Effectuez une action de levier avec la cale sur le miroir :

Réparation rétroviseur Retro%20(4)

Voila c'est démonté :

Réparation rétroviseur Retro%20(5)

La vis a resserer le cas échéant :

Réparation rétroviseur Retro%20(6)

A ce stade cela a du vous prendre au gros maximum 1 à 2 min.

Effectuez les changements et/ou resserrage nécessaires.
On passe ensuite au remontage.

Replacer le miroir dans le caoutchouc :

Réparation rétroviseur Retro%20(7)

Placez l'ensemble sur le rétroviseur en exercant une légère pression sur les cotés, ça rentre tout seul.

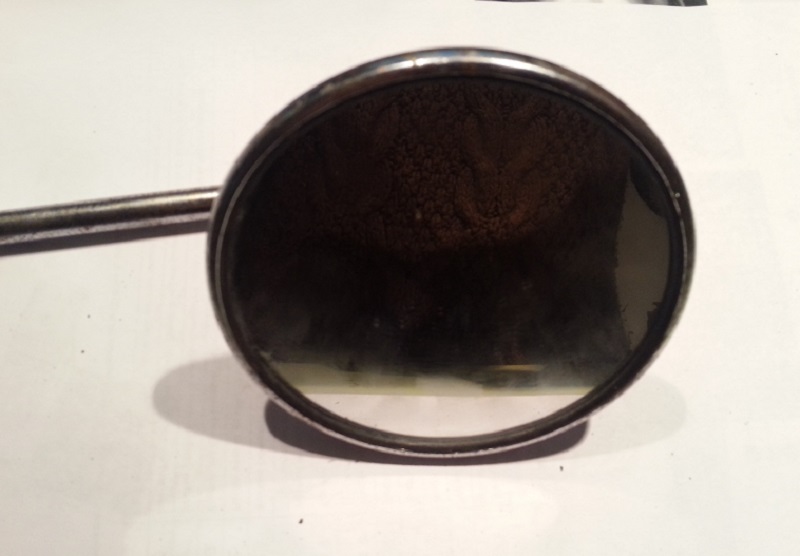

Voila le rétro est de nouveau opérationnelle et ceux en moins de 5 min cheers :

Réparation rétroviseur Retro8

Certains d'entre vous ont le miroir qui tourne sur lui même, je pense qu'une mousse judicieusement placée entre le rétro et le caoutchouc devrait résoudre le problême.
