 Restaurer une K5 pour les nuls

Aller en bas
+22
dinogt
Franck
snoopy7700
Mathieu Viollet
Marjouel
HugoB
GRANDJANNY
Jean Marc
taillefer
looping
guillaume02
Delamare Georges
Rip
dickinson72
cacajou
lecrosproduction
Bibou
Kaplan
PierreB
MJ
K5 fushia
Bidouille
26 participants
Aller à la page : Précédent  1 ... 5, 6, 7 ... 10 ... 15  Suivant
AuteurMessage
MJ

MJ


Messages : 3954
Date d'inscription : 22/11/2012
Age : 43
Localisation : Marseille

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeMer 19 Mar 2014 - 20:34

momoturbo a écrit:
pis de toute façon, a moto on freine pas que de l'AR... (et si tu freine, c'est que tu as peur...)

Moi je freine jamais question de principe par contre si je la vends je veux qu'elle soit sur  Very Happy

_________________
125 k5 1976 - 500 four 1972
Revenir en haut Aller en bas
Kaplan
Admin
Kaplan


Messages : 8743
Date d'inscription : 21/09/2012
Age : 65
Localisation : Bondy 93

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeMer 19 Mar 2014 - 20:41

momoturbo a écrit:
de tête, la garniture, c'est 2mm mini
pour le diam du moyeu, c'est marqué dans le moyeu lui même et surement dans la RMT
rien ne t’empêche de décaler le bras par rapport au coup de pointeau (je l'ai déjà fait...) et pis de toute façon, a moto on freine pas que de l'AR... (et si tu freine, c'est que tu as peur...)
la longueur de chaine joue évidement comme cela a été évoque plus avant, la barre de maintient tient uniquement le tambour (comme la barre est fixe sur le cadre, tu auras toujours la même distance cadre/tambour, seulement le tambour pivote et la came aussi... dur a expliqué mais plus facile a voir en vrai)
si ta roue avance ou recule suivant une chaine trop longue ou trop courte,, l'angle parfait de la came de freinage 90° ne sera pas respecté

Attention toutefois, il y a un "plat" sur les cannelures de l'axe.

_________________
125 K5 1972 36.400 km
R9 1982 319000 km
Clio 3 Estate 105ch DCI 125.000 km
Peugeot 206 1.9D 155.000 km (surnommée "Le tracteur")
Pass Navigo 3 zones... Restaurer une K5 pour les nuls - Page 6 3255497714
Revenir en haut Aller en bas
HugoB

HugoB


Messages : 416
Date d'inscription : 12/02/2013
Age : 37
Localisation : MARSEILLE

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeMar 20 Mai 2014 - 22:49

Des nouvelles de ta culasse (elle doit te manquer depuis ce matin):
J'ai donc démonté l'aac, les culbuteurs, les axes de culbuteurs, les soupapes.
Je l'ai ensuite amené chez le rectifieur "MG moteur", presque ton homonyme...
Il a dit que les soupapes ont assez de matière pour être rectifiées et les sièges ne sont pas très corrodés.
Le seul doute qu'il a c'est sur le filetage d'une des deux bougies qui est vraiment bizarre, c'est un bout d'alu qui a été serré en force.
Il va voir si c'est récupérable avant de faire quoi que ce soit.

Voilà des photos du démontage :

Restaurer une K5 pour les nuls - Page 6 20140516
Il y a des traces de colle (c'est mou) autour du pseudo insert.

Restaurer une K5 pour les nuls - Page 6 20140517

Restaurer une K5 pour les nuls - Page 6 20140518

Restaurer une K5 pour les nuls - Page 6 20140519

Il y a une sorte de bouchon de poussière jaune dans le passage de certain goujons, je ne sais pas d'où ça peut venir...

Voilà, je te tiens informé de ce que diras le gars.
Revenir en haut Aller en bas
K5 fushia




Messages : 2146
Date d'inscription : 20/04/2013
Age : 60
Localisation : metz

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeMar 20 Mai 2014 - 23:48

Restaurer une K5 pour les nuls - Page 6 Culass10

_________________
HONDA CB 125 K5 (6) - 360CBG - CX 500E - CX 500 Turbo - KAWASAKI 750 ZXR H1 - 1000 GTR (4) - YAMAHA 125 SR
Revenir en haut Aller en bas
Marjouel

Marjouel


Messages : 79
Date d'inscription : 29/04/2014
Age : 65
Localisation : Mayenne

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeMer 21 Mai 2014 - 8:11

Bonjour,

je vois cette culasse toute démontée et je me demande s'il y a une rondelle entre ressort de soupapes et culasse.

quelqu'un peut il me dire? Rolling Eyes
a+
Revenir en haut Aller en bas
Kaplan
Admin
Kaplan


Messages : 8743
Date d'inscription : 21/09/2012
Age : 65
Localisation : Bondy 93

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeMer 21 Mai 2014 - 9:08

Oui, rondelles ultra fines. Absentes de la parts list K5, mais présentes sur la parts list K3 (même moteur)

Pièce n°36 http://www.cmsnl.com/honda-cb125k3_model8199/partslist/E03.html#results

_________________
125 K5 1972 36.400 km
R9 1982 319000 km
Clio 3 Estate 105ch DCI 125.000 km
Peugeot 206 1.9D 155.000 km (surnommée "Le tracteur")
Pass Navigo 3 zones... Restaurer une K5 pour les nuls - Page 6 3255497714
Revenir en haut Aller en bas
Marjouel

Marjouel


Messages : 79
Date d'inscription : 29/04/2014
Age : 65
Localisation : Mayenne

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeMer 21 Mai 2014 - 11:29

B'jour

Quand même c'est curieux le commentaire dans la RMT 7 p36  dans le paragraphe "Remontage de la culasse" à la fin du premier "point noir" ...le pas des spires est le plus faible doit être dirigé vers le bas (en contact avec la culasse).

a+
Revenir en haut Aller en bas
HugoB

HugoB


Messages : 416
Date d'inscription : 12/02/2013
Age : 37
Localisation : MARSEILLE

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeMer 21 Mai 2014 - 11:38

Sur ma culasse j'avais bien les rondelles, par contre, sur celle-ci je n'en ai pas trouvé.
J'ai pourtant bien remué la culasse à l'envers mais rien n'est tombé, peut être qu'elles sont restées coincées...
Revenir en haut Aller en bas
Kaplan
Admin
Kaplan


Messages : 8743
Date d'inscription : 21/09/2012
Age : 65
Localisation : Bondy 93

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeMer 21 Mai 2014 - 11:41

Avec l'huile ça a tendance à coller et elle sont tellement fines. Moi j'y vais avec la pointe d'un petit tournevis plat.

La culasse étant en alu, les rondelles évitent une usure prématurée.

_________________
125 K5 1972 36.400 km
R9 1982 319000 km
Clio 3 Estate 105ch DCI 125.000 km
Peugeot 206 1.9D 155.000 km (surnommée "Le tracteur")
Pass Navigo 3 zones... Restaurer une K5 pour les nuls - Page 6 3255497714
Revenir en haut Aller en bas
looping
Admin
looping


Messages : 4574
Date d'inscription : 20/09/2012
Age : 52
Localisation : DOURDAN 91

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeMer 21 Mai 2014 - 11:44

Testes avec un aimant pour voir si ils sont présent
A+  Wink
Revenir en haut Aller en bas
Mathieu Viollet

Mathieu Viollet


Messages : 1059
Date d'inscription : 09/10/2012
Age : 43
Localisation : Toulouse

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeMer 21 Mai 2014 - 15:05

pour la poussière jaune, les responsables sont très certainement des abeilles ou des guêpes maçonnières Wink

_________________
ce qui se dévisse, tu le soudes, ce qui ne sert à rien, tu le vires Restaurer une K5 pour les nuls - Page 6 1719557119
Revenir en haut Aller en bas
Kaplan
Admin
Kaplan


Messages : 8743
Date d'inscription : 21/09/2012
Age : 65
Localisation : Bondy 93

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeMer 21 Mai 2014 - 15:31

Mathieu Viollet a écrit:
pour la poussière jaune, les responsables sont très certainement des abeilles ou des guêpes maçonnières Wink

Ou résidu de Ricard...

_________________
125 K5 1972 36.400 km
R9 1982 319000 km
Clio 3 Estate 105ch DCI 125.000 km
Peugeot 206 1.9D 155.000 km (surnommée "Le tracteur")
Pass Navigo 3 zones... Restaurer une K5 pour les nuls - Page 6 3255497714
Revenir en haut Aller en bas
MJ

MJ


Messages : 3954
Date d'inscription : 22/11/2012
Age : 43
Localisation : Marseille

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeLun 16 Juin 2014 - 15:52

ETAPE 5 / REFECTION MOTEUR suite /Jours 21

 cheers après 5 mois et des poussières d'inactivité sur cette mob, je relance (doucement) la machine. Bon entre temps j'en ai profité pour commander ou faire faire du taf en off : kit piston, pochette joint, réalésage et déglaçage (en cours).

Ma culasse est aussi partie chez le rectifieur, c'est Hugo qui s'est dévoué pour emmener nos culasses et au passage il a gentiment démonté les culbuteurs, soupapes et AAC. Malheureusement je n'aurais pas de post dessus mais je me débrouillerais pour y mettre un lien qui renverra sur un démontage de culasse ici même.

Du coup en attendant le haut moteur je m'occupe du bas. J'ai commencé par le coté alternateur : vérif tendeur de chaine, remplacement des galets tendeur + petit nettoyage.

Les outils : clés à pipe, à douille ou plate classiques, tournevis à choc, un serre pompe à huile, une clé à sangle pour filtre, un extracteur, pinces. Opération très facile à faire.

Démontage du rotor :

On bloc le rotor avec la clé à sangle et on dévisse la vis
Restaurer une K5 pour les nuls - Page 6 Img_5210

On conserve la clé à sangle pour visser l'extracteur, le rotor vient tout seul et reste la couronne du démarreur
Restaurer une K5 pour les nuls - Page 6 Img_5211
Restaurer une K5 pour les nuls - Page 6 Img_5212
Restaurer une K5 pour les nuls - Page 6 Img_5213

Du coup on a accès aux galets qu'il suffit de dévisser pour démonter
Restaurer une K5 pour les nuls - Page 6 Img_5214
Restaurer une K5 pour les nuls - Page 6 Img_5215
Restaurer une K5 pour les nuls - Page 6 Img_5217
Restaurer une K5 pour les nuls - Page 6 Img_5216

Mon tendeur de chaine coulisse bien dans sa loge.
Mais je le démonte quand même pour bien vérifier sa planéité.
Restaurer une K5 pour les nuls - Page 6 Img_5218

La tige est bien droite (si si  Restaurer une K5 pour les nuls - Page 6 2950519824 )

Les pièces
Restaurer une K5 pour les nuls - Page 6 Img_5219

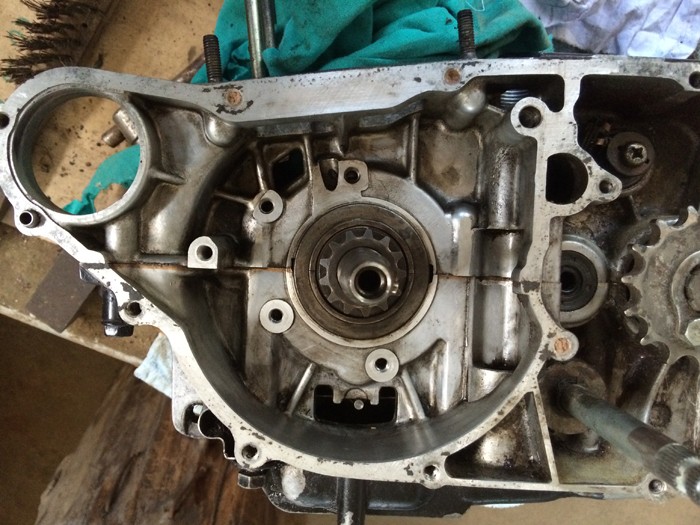

Un petit coupe de nettoyage de la zone
(ça brille pas, suis pas fou, ça sera plein d'huile dans pas longtemps j'espère  Very Happy )
Restaurer une K5 pour les nuls - Page 6 Img_5220

Tige remontée
(bien prendre les photos lors du démontage + RMT voire post Kaplan si galère)
Restaurer une K5 pour les nuls - Page 6 Img_5221

Nouveaux galets
Restaurer une K5 pour les nuls - Page 6 Img_5222

 Embarassed j'ai oublié la photo finale rotor remonté! Bon pas grave c'est enfantin

Me restera a nettoyer du même coté, la partie pignon + le plan de joint et je passe de l'autre coté du moteur!

_________________
125 k5 1976 - 500 four 1972
Revenir en haut Aller en bas
snoopy7700

snoopy7700


Messages : 1169
Date d'inscription : 10/10/2012
Age : 68
Localisation : En face....de Fort Boyard

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeLun 16 Juin 2014 - 20:06

Cool

sont pas près d'être usés ceux-là  Laughing Laughing

je crois connaître le "fabricant"  Restaurer une K5 pour les nuls - Page 6 4031855404 Restaurer une K5 pour les nuls - Page 6 4031855404

 Restaurer une K5 pour les nuls - Page 6 4031115542

_________________
Fan des HONDA
CB 125 K5 depuis 1972
CBS 125 depuis 1974
Revenir en haut Aller en bas
Kaplan
Admin
Kaplan


Messages : 8743
Date d'inscription : 21/09/2012
Age : 65
Localisation : Bondy 93

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeLun 16 Juin 2014 - 20:49

Bel ouvrage et je note le sérieux de l'intervention. Quel changement par rapport à tes débuts. Restaurer une K5 pour les nuls - Page 6 161200265

_________________
125 K5 1972 36.400 km
R9 1982 319000 km
Clio 3 Estate 105ch DCI 125.000 km
Peugeot 206 1.9D 155.000 km (surnommée "Le tracteur")
Pass Navigo 3 zones... Restaurer une K5 pour les nuls - Page 6 3255497714
Revenir en haut Aller en bas
MJ

MJ


Messages : 3954
Date d'inscription : 22/11/2012
Age : 43
Localisation : Marseille

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeLun 16 Juin 2014 - 20:52

Kaplan a écrit:
Bel ouvrage et je note le sérieux de l'intervention. Quel changement par rapport à tes débuts. Restaurer une K5 pour les nuls - Page 6 161200265

Merci c'est grace à vous tout ça  Wink
Et ça fait toujours plaisir à entendre  Very Happy
Mais j'ai pas encore fini  Embarassed

_________________
125 k5 1976 - 500 four 1972
Revenir en haut Aller en bas
K5 fushia




Messages : 2146
Date d'inscription : 20/04/2013
Age : 60
Localisation : metz

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeLun 16 Juin 2014 - 21:37

Kaplan a écrit:
Quel changement par rapport à tes débuts. Restaurer une K5 pour les nuls - Page 6 161200265

1 an de plus et l'age du christ ça fait tout...

_________________
HONDA CB 125 K5 (6) - 360CBG - CX 500E - CX 500 Turbo - KAWASAKI 750 ZXR H1 - 1000 GTR (4) - YAMAHA 125 SR
Revenir en haut Aller en bas
Bidouille
Admin
Bidouille


Messages : 3413
Date d'inscription : 20/09/2012
Age : 53
Localisation : 77

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeMar 17 Juin 2014 - 9:21

momoturbo a écrit:

1 an de plus et l'age du christ ça fait tout...

Sal's
Il a peut-etre peur de ce faire engueuler par son père  lol! lol! lol! lol! lol!
A+

_________________
Restaurer une K5 pour les nuls - Page 6 3080760457  Restaurer une K5 pour les nuls - Page 6 3080760457  Restaurer une K5 pour les nuls - Page 6 3080760457  Restaurer une K5 pour les nuls - Page 6 3080760457
Revenir en haut Aller en bas
Rip

Rip


Messages : 270
Date d'inscription : 31/10/2012
Age : 37
Localisation : Toulouse

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeMar 17 Juin 2014 - 16:28

MJ a écrit:

Restaurer une K5 pour les nuls - Page 6 Img_5210

Mais ce ne sont pas des mains d'architecte ça!!!  Restaurer une K5 pour les nuls - Page 6 4031855404 Restaurer une K5 pour les nuls - Page 6 4031855404
Revenir en haut Aller en bas
MJ

MJ


Messages : 3954
Date d'inscription : 22/11/2012
Age : 43
Localisation : Marseille

Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitimeMar 17 Juin 2014 - 16:31

Rip a écrit:


Mais ce ne sont pas des mains d'architecte ça!!!  Restaurer une K5 pour les nuls - Page 6 4031855404 Restaurer une K5 pour les nuls - Page 6 4031855404

ouais bien vu j'ai pris un sparing partner pour les photos!

_________________
125 k5 1976 - 500 four 1972
Revenir en haut Aller en bas
Contenu sponsorisé





Restaurer une K5 pour les nuls - Page 6 Empty
MessageSujet: Re: Restaurer une K5 pour les nuls   Restaurer une K5 pour les nuls - Page 6 Icon_minitime

Revenir en haut Aller en bas

Restaurer une K5 pour les nuls
Revenir en haut
Page 6 sur 15Aller à la page : Précédent  1 ... 5, 6, 7 ... 10 ... 15  Suivant
 Sujets similaires
-
» Restaurer une K5 pour les nuls
» comment trouver des pieces pour restaurer une cb125 k5
» restaurer une K3 de 1970
» Vente 2 K5 à restaurer
» je vais tester la came"303"

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
LE FORUM DES HONDA CB125K  :: NOS HONDA :: CB125 K2-K5 et JX-
Sauter vers:
