 La soupape: comprendre l'usure et l'idéal de sa remise en état

Aller en bas
+4
Bitza
cacajou
MJ
oki72
8 participants
Aller à la page : 1, 2  Suivant
AuteurMessage
oki72

oki72


Messages : 263
Date d'inscription : 28/11/2012
Age : 39
Localisation : Le mans (72)

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMer 10 Avr 2013 - 21:08

Revenir en haut Aller en bas
MJ

MJ


Messages : 3954
Date d'inscription : 22/11/2012
Age : 43
Localisation : Marseille

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeJeu 11 Avr 2013 - 10:04

Bien vu ça Oki, merci

EDIT : ah ouais carrément! J'imagine que c'est une théorie valable pour nos mobs aussi.
J'aimerais bien savoir ce qu'en pense les autres là-dessus...

_________________
125 k5 1976 - 500 four 1972
Revenir en haut Aller en bas
oki72

oki72


Messages : 263
Date d'inscription : 28/11/2012
Age : 39
Localisation : Le mans (72)

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeJeu 11 Avr 2013 - 12:41

Oui aussi!! Mais s'ils disent rien c'est qu'ils sont d'accord!! La soupape: comprendre l'usure et l'idéal de sa remise en état 4031855404 Razz

En gros toujours rectifié est meilleur que de roder. Pour le rodage avec pâte a roder c'est après la rectification (enfin c'est ce que j'ai vu sur d'autre forum) .

Moi qui a des suintements d'essence au bout de 15min dans les conduits ,je vais pas trop faire de rodoir ,si j'ai compris du amplifie le problème!! La soupape: comprendre l'usure et l'idéal de sa remise en état 1719557119 La soupape: comprendre l'usure et l'idéal de sa remise en état 1719557119

Question Question Et qui dit pas de fuite a froid dit pas d'obligation de fuite a chaud!! Question Question

Juste par hasard c'est combien le prix pour de la rectification de soupape (siège compris)?
Revenir en haut Aller en bas
cacajou

cacajou


Messages : 2341
Date d'inscription : 16/04/2013
Age : 73
Localisation : sainte genevieve des bois

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 12:51

En tant que (très) vieux mécano, j'ai toujours rectifié les sièges de soupapes. Il faut juste être prudent sur les moteurs à attaque directe, car il y a un risque de ne pas pouvoir monter une pastille sous la côte mini. Il faut alors meuler légèrement la queue de soupape.
Et quand il y en a 24 , à 12 € la pastille , ça fait réfléchir . Very Happy

La soupape: comprendre l'usure et l'idéal de sa remise en état Culass10
Revenir en haut Aller en bas
Bitza
Admin
Bitza


Messages : 2027
Date d'inscription : 20/09/2012
Age : 77
Localisation : Paris 14ème

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 15:19

Je suis OK a 100% avec cet article, c'est pourquoi l'autre jour, je signalais que tes portées étaient trop larges. Maintenant tu as en plus l'explication. Plus elle est large, moins elle est étanche!
On a publié des prix de rectif en région Parisienne il y a bien longtemps sur un autre forum, faire une recherche avec "DMD" ou "Bouvet"

_________________
La soupape: comprendre l'usure et l'idéal de sa remise en état 3499814433 Dan La soupape: comprendre l'usure et l'idéal de sa remise en état 3499814433
Honda CB125K5, 2 x Yamaha RD50MX, Honda C50M, Peugeot 56


Dernière édition par Bitza le Mar 23 Avr 2013 - 18:24, édité 1 fois
Revenir en haut Aller en bas
oki72

oki72


Messages : 263
Date d'inscription : 28/11/2012
Age : 39
Localisation : Le mans (72)

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 17:24

Oui merci Bitza je m'en souvient! Cool

Euh cacajou que veux-tu dire par "pastille"? Suspect
Revenir en haut Aller en bas
cacajou

cacajou


Messages : 2341
Date d'inscription : 16/04/2013
Age : 73
Localisation : sainte genevieve des bois

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 17:39

Sur les moteurs à double arbres à cames en tête, il n'y a pas de culbuteurs. La came appuie directement sur un poussoir qui lui-même appui sur la soupape.
Pour le réglage du jeu il faut insérer une pastille de la bonne épaisseur entre la came et le poussoir .
Vois la photo.
La soupape: comprendre l'usure et l'idéal de sa remise en état Pastil10
Revenir en haut Aller en bas
MJ

MJ


Messages : 3954
Date d'inscription : 22/11/2012
Age : 43
Localisation : Marseille

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 18:10

cacajou a écrit:
Sur les moteurs à double arbres à cames en tête, il n'y a pas de culbuteurs. La came appuie directement sur un poussoir qui lui-même appui sur la soupape.
Pour le réglage du jeu il faut insérer une pastille de la bonne épaisseur entre la came et le poussoir .
Vois la photo.

Waou!
Il est pas un peu petit ton cylindre?!

Sinon j'aime bien ton expertise, ça le fait, le seul truc qui m'embête un peu c'est que je comprends rien! On peut se la refaire mais en mode néophyte??
Merci

_________________
125 k5 1976 - 500 four 1972
Revenir en haut Aller en bas
Bitza
Admin
Bitza


Messages : 2027
Date d'inscription : 20/09/2012
Age : 77
Localisation : Paris 14ème

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 18:27

Toi, tu t'occupera d'autre chose quand ton ZZ fonctionnera. En attendant, camembert! La soupape: comprendre l'usure et l'idéal de sa remise en état 2088775023

_________________
La soupape: comprendre l'usure et l'idéal de sa remise en état 3499814433 Dan La soupape: comprendre l'usure et l'idéal de sa remise en état 3499814433
Honda CB125K5, 2 x Yamaha RD50MX, Honda C50M, Peugeot 56
Revenir en haut Aller en bas
cacajou

cacajou


Messages : 2341
Date d'inscription : 16/04/2013
Age : 73
Localisation : sainte genevieve des bois

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 18:33

J'espère que tu ne blague pas. C'est du boulot d'expliquer simplement . drunken

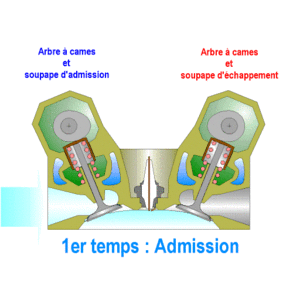

le schéma N° 1 représente les deux arbres à cames ( admission et échappement) qui en tournant appuient sur les soupapes. Comme pour un moteur culbuté, ( Honda 125 twin par exemple) il faut respecter un certain jeu de fonctionnement . Sous peine de se retrouver avec une soupape grillée.

Le schéma N° 2 montre la fameuse pastille qu'il faut placer entre la came et le poussoir pour conserver un jeu convenable .
Est-ce plus clair chef scratch Very Happy Very Happy

La soupape: comprendre l'usure et l'idéal de sa remise en état Culass10

La soupape: comprendre l'usure et l'idéal de sa remise en état Talach10

_________________
Une Honda 1000 CBX ...... et pis c'est tout Rolling Eyes

La soupape: comprendre l'usure et l'idéal de sa remise en état 14203710
Revenir en haut Aller en bas
MJ

MJ


Messages : 3954
Date d'inscription : 22/11/2012
Age : 43
Localisation : Marseille

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 18:35

cacajou a écrit:
J'espère que tu ne blague pas. C'est du boulot d'expliquer simplement . drunken

le schéma N° 1 représente les deux arbres à cames ( admission et échappement) qui en tournant appuient sur les soupapes. Comme pour un moteur culbuté, ( Honda 125 twin par exemple) il faut respecter un certain jeu de fonctionnement . Sous peine de se retrouver avec une soupape grillée.

Le schéma N° 2 montre la fameuse pastille qu'il faut placer entre la came et le poussoir pour conserver un jeu convenable .
Est-ce plus clair chef scratch Very Happy Very Happy


C'est carrément clair! Manque plus qu'à savoir si cette pastille c'est un outil servant au callage ou s'il elle reste en place? Embarassed

_________________
125 k5 1976 - 500 four 1972
Revenir en haut Aller en bas
cacajou

cacajou


Messages : 2341
Date d'inscription : 16/04/2013
Age : 73
Localisation : sainte genevieve des bois

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 18:44

Il faut un outil spécial pour la sortir ( ou démonter les arbres à cames) . Une fois en place elle y reste. Jusqu'au prochain réglage . Wink
Revenir en haut Aller en bas
Bitza
Admin
Bitza


Messages : 2027
Date d'inscription : 20/09/2012
Age : 77
Localisation : Paris 14ème

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 19:05

Question: comment calcules tu l'épaisseur à installer? Parce que si tu dis que pour les enlever c'est pas facile....

_________________
La soupape: comprendre l'usure et l'idéal de sa remise en état 3499814433 Dan La soupape: comprendre l'usure et l'idéal de sa remise en état 3499814433
Honda CB125K5, 2 x Yamaha RD50MX, Honda C50M, Peugeot 56
Revenir en haut Aller en bas
MJ

MJ


Messages : 3954
Date d'inscription : 22/11/2012
Age : 43
Localisation : Marseille

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 19:21

Bitza a écrit:
Question: comment calcules tu l'épaisseur à installer? Parce que si tu dis que pour les enlever c'est pas facile....

Tu me l'as enlevé de la bouche celle là

_________________
125 k5 1976 - 500 four 1972
Revenir en haut Aller en bas
cacajou

cacajou


Messages : 2341
Date d'inscription : 16/04/2013
Age : 73
Localisation : sainte genevieve des bois

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 19:47

Il faut mesurer au jeux de cales. Admettons un qu'il faut un jeu de 0.080 et que la cale de 0.100 passe. Il va donc falloir augmenter l'épaisseur de la pastille de 0.020 pour retrouver un jeu de 0.080. L'épaisseur de la cale est gravée dessus . Exemple : une cale de 3.200 est en place , il va falloir monter une cale de 20 centièmes plus épaisse ,
soit 3. 220.
Après il suffit d'insérer l'outil qui permet de libérer la pastille et de la remplacer.
Fastoche .

Bon, puisque tout le monde à compris , on passe à la commande desmodromique . geek
Revenir en haut Aller en bas
Kaplan
Admin
Kaplan


Messages : 8743
Date d'inscription : 21/09/2012
Age : 65
Localisation : Bondy 93

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 19:53

cacajou a écrit:
Il faut mesurer au jeux de cales. Admettons un qu'il faut un jeu de 0.080 et que la cale de 0.100 passe. Il va donc falloir augmenter l'épaisseur de la pastille de 0.020 pour retrouver un jeu de 0.080. L'épaisseur de la cale est gravée dessus . Exemple : une cale de 3.200 est en place , il va falloir monter une cale de 20 centièmes plus épaisse ,
soit 3. 220.
Après il suffit d'insérer l'outil qui permet de libérer la pastille et de la remplacer.
Fastoche .

+1, j'ai vu faire ça sur une R21 et une Opel Vectra. Wink

_________________
125 K5 1972 36.400 km
R9 1982 319000 km
Clio 3 Estate 105ch DCI 125.000 km
Peugeot 206 1.9D 155.000 km (surnommée "Le tracteur")
Pass Navigo 3 zones... La soupape: comprendre l'usure et l'idéal de sa remise en état 3255497714
Revenir en haut Aller en bas
cacajou

cacajou


Messages : 2341
Date d'inscription : 16/04/2013
Age : 73
Localisation : sainte genevieve des bois

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 19:58

Exactement le même principe . Wink
Revenir en haut Aller en bas
Bitza
Admin
Bitza


Messages : 2027
Date d'inscription : 20/09/2012
Age : 77
Localisation : Paris 14ème

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 20:11

Ca, c'est génial! Plud'affolement de soupes! Plus de ressorts! Pour les réglages, par contre... Rolling Eyes La soupape: comprendre l'usure et l'idéal de sa remise en état 4031855404

_________________
La soupape: comprendre l'usure et l'idéal de sa remise en état 3499814433 Dan La soupape: comprendre l'usure et l'idéal de sa remise en état 3499814433
Honda CB125K5, 2 x Yamaha RD50MX, Honda C50M, Peugeot 56
Revenir en haut Aller en bas
cacajou

cacajou


Messages : 2341
Date d'inscription : 16/04/2013
Age : 73
Localisation : sainte genevieve des bois

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 20:22

Tu parles de la desmo, je pense . scratch
Revenir en haut Aller en bas
Bitza
Admin
Bitza


Messages : 2027
Date d'inscription : 20/09/2012
Age : 77
Localisation : Paris 14ème

La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitimeMar 23 Avr 2013 - 20:26

Oui. c'est vraiment une idée de génie!

_________________
La soupape: comprendre l'usure et l'idéal de sa remise en état 3499814433 Dan La soupape: comprendre l'usure et l'idéal de sa remise en état 3499814433
Honda CB125K5, 2 x Yamaha RD50MX, Honda C50M, Peugeot 56
Revenir en haut Aller en bas
Contenu sponsorisé





La soupape: comprendre l'usure et l'idéal de sa remise en état Empty
MessageSujet: Re: La soupape: comprendre l'usure et l'idéal de sa remise en état   La soupape: comprendre l'usure et l'idéal de sa remise en état Icon_minitime

Revenir en haut Aller en bas

La soupape: comprendre l'usure et l'idéal de sa remise en état
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Remise en état CB 125 K5
» remise en etat 125 JX
» Prise de compression
» Cache soupape
» Remise en état d'une Honda JX, deuxième...

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
LE FORUM DES HONDA CB125K  :: LE COIN TECHNIQUE ET METHODES A EMPLOYER :: La mécanique-
Sauter vers:
